铁碳微电解填料是针对高浓度、难降解有机废水开发的预处理材料。通过铁碳原电池反应产生强氧化性物质，可有效去除COD、降低色度、提高废水可生化性（B/C值），为后续生化处理创造有利条件。产品广泛应用于印染、制药、化工、电镀、农药等工业废水处理及回用工程。
铁碳微电解填料是由具有高电位差的铁、碳金属合金融合催化剂，采用高温微孔活化技术生产而成的一体化合金结构材料。产品具有铁炭一体化、熔合催化剂、微孔架构式结构等特点，比表面积大、活性强、电流密度高，可有效避免运行过程中的填料钝化和板结问题。
当填料浸入废水中时，铁（阳）与碳（阴）之间形成无数个微小的原电池，发生电化学反应：
阳反应：Fe → Fe²⁺ + 2e⁻
阴反应：2H⁺ + 2e⁻ → 2[H] → H₂↑
反应过程中产生的新生态[H]和Fe²⁺具有强还原性，可将大分子有机物断链分解为小分子有机物；同时，在有氧条件下Fe²⁺被氧化为Fe³⁺，生成具有强氧化性的羟基自由基（·OH），进一步氧化降解有机物。
核心效果：
COD去除率：50-70%
色度去除率：80-95%
B/C值提升：从0.1-0.2提升至0.3-0.5以上
我厂生产的铁碳微电解填料经第三方检测机构测试，各项性能指标稳定可靠。具体技术参数如下：
| 指标项目 | 单位 | 测试数据 | 测试方法/依据 | 备注 |
|---|---|---|---|---|
| 铁含量 | % | ≥75 | GB/T 6730.1-2016 | 活性成分 |
| 碳含量 | % | ≥15 | 元素分析 | 形成原电池 |
| 铁碳比例 | — | 5:1 | 企业测试方法 | 佳配比 |
| 比表面积 | m²/g | ≥1.2 | GB/T 19587-2017 | BET法测定 |
| 堆积密度 | g/cm³ | 1.0-1.2 | GB/T 17431.2-2010 | 装填量计算依据 |
| 空隙率 | % | 45-55 | GB/T 24586-2009 | 水流通道通畅 |
| 抗压强度 | N/颗 | ≥800 | GB/T 17431.2-2010 | 耐水力冲击 |
| 损耗率 | %/年 | ≤15 | 运行统计 | 年补充量 |
| pH适用范围 | — | 2-4 | 工况测试 | 佳反应pH |
| 运行寿命 | 年 | 2-3 | 实际项目统计 | 视水质而定 |
| 指标 | 处理前 | 处理后 | 去除率 | 检测方法 |
|---|---|---|---|---|
| COD | 1000-5000 mg/L | 300-1500 mg/L | 50-70% | HJ 828-2017 |
| 色度 | 500-2000倍 | 50-200倍 | 80-95% | GB/T 11903-1989 |
| B/C值 | 0.1-0.2 | 0.3-0.5 | 提升2-3倍 | HJ 505-2009 |
关键说明：
以上数据基于多批次产品抽样检测，数据来源于CMA/CNAS认证第三方检测报告
处理效果因废水水质、运行参数差异有所波动
我厂产品严格执行企业标准Q/LT 014-2026，各项指标批次稳定

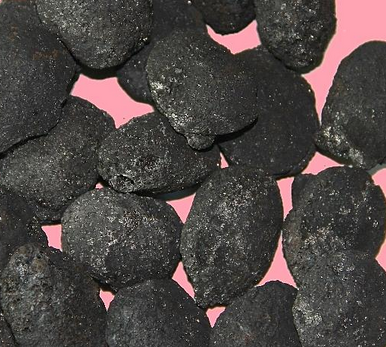

常用规格：Φ2-3cm、Φ3-5cm（不规则颗粒），可根据反应器形式定制
| 特点 | 技术优势 | 应用价值 |
|---|---|---|
| 一体化合金结构 | 铁碳熔合，不分离 | 避免传统铁屑+活性炭的板结问题 |
| 微孔架构 | 比表面积大，反应活性高 | 传质效率高，处理速度快 |
| 催化活性强 | 添加催化剂，促进反应 | COD去除率提升10-20% |
| 不板结、不钝化 | 特殊烧结工艺 | 运行稳定，维护简单 |
| 使用寿命长 | 年损耗率≤15% | 2-3年整体更换，运行成本低 |
| 操作简便 | 固定床或流化床均可 | 无需复杂设备 |
| 行业 | 废水类型 | 典型COD（mg/L） | 处理后COD（mg/L） | B/C提升 |
|---|---|---|---|---|
| 印染 | 染料、助剂废水 | 1000-3000 | 300-900 | 0.15→0.35 |
| 制药 | 合成制药废水 | 5000-15000 | 1500-4500 | 0.10→0.30 |
| 化工 | 精细化工废水 | 3000-8000 | 900-2400 | 0.12→0.32 |
| 电镀 | 含重金属废水 | 500-1500 | 150-450 | 0.20→0.40 |
| 农药 | 农药合成废水 | 5000-20000 | 1500-6000 | 0.08→0.28 |
| 造纸 | 制浆黑液 | 3000-8000 | 900-2400 | 0.18→0.38 |
| 废水类型 | 填料 | 说明 |
|---|---|---|
| 高浓度有机废水（COD＞5000） | 高活性型 | 铁含量≥80%，比表面积大 |
| 中低浓度有机废水 | 普通型 | 常规配比，经济实用 |
| 参数 | 建议范围 | 说明 |
|---|---|---|
| 填料填充高度 | 反应器高度的1/2-2/3 | 保证充分接触 |
| 水力停留时间 | 1-2小时 | 视水质调整 |
| 进水pH | 2-4 | 酸性条件佳 |
| 气水比 | 3:1-5:1 | 曝气强化反应 |
| 反洗周期 | 7-15天 | 防止板结 |
防板结措施：定期反冲洗或机械搅拌，保持填料松散状态
pH控制：进水pH宜控制在2-4，反应后出水pH升高，需中和后进入生化系统
补充与更换：年损耗率约10-15%，定期补充新料；整体更换周期2-3年
微电解反应会产生氢气，采取安全措施：
反应器应设置排气装置，及时排除氢气
反应区域严禁明火
保持良好通风
预处理：进水需去除油脂、悬浮物，避免填料表面污染
反冲洗：定期反冲洗，清除表面沉淀物
环保处置：废渣（铁泥）可回收利用，废水经中和沉淀后进入后续处理
本页面所有数据基于：
***/行业标准测试方法（GB/T、HJ系列）
CMA/CNAS认证第三方检测报告
企业标准Q/LT 014-2026
实际项目运行统计
数据更新：2026 年 03 月 23日，版本 V2.0（本页内容会更具产品迭代定期更新）
巩义市龙泰净水填料厂
联系人：销售部 李经理
电话/微信：15838276899
邮箱：1163696529@qq.com
地址：河南省巩义市夹津口镇
